Modelo: GDZ-24-3
Potência nominal: 3,0 kW
Tensão: 220V
Corrente: 9A
Frequência: 400 Hz
Velocidade de rotação: 24.000 rpm
Peso: 10 kg
Porta Pinça: ER20 – Φ3,175 ~ Φ13 mm
Tipo de resfriamento: Refrigeração a água
Lubrificação: Graxa
Tipo de Rolamento: 2 x 7005C P4, 1 x 7003C P4

Modelo: GDZ-23
Potência nominal: 2,2 kW
Tensão: 220 V
Corrente: 8 A
Frequência: 400 Hz
Velocidade de rotação: 24.000 rpm
Peso: 6 kg
Porta Pinça: ER20 – Φ3,175 ~ Φ13 mm
Lubrificação: Graxa
Tipo de Rolamento: 2 x 7005C P4, 2 x 6002C P4
Dimensões gerais: Φ80 x 235 mm

Modelo: GDZ-19
Potência nominal: 1,5 kW
Tensão: 220 V
Corrente: 6,0 A
Frequência: 400 Hz
Velocidade de rotação: 24.000 rpm
Peso: 4 kg
Porta Pinça: ER11 – Φ3,175 ~ Φ7 mm
Tipo de resfriamento: 2 x 7002C, 1 x 7002C
Lubrificação: Graxa
Tipo de Rolamento: 2 x 7002C, 1 x 7002C

Modelo: GDF80-24Z/2.2B
Potência nominal: 2,2 kW
Tensão: 220 V
Corrente: 7,6 A
Frequência: 400 Hz
Velocidade de rotação: 24.000 rpm
Peso: 4,5 kg
Porta Pinça: ER20 – Φ3,175 ~ Φ13 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: 2 x 7005C P4, 1 x 7002C P4

Modelo: GDF46-18Z/2.2
Velocidade de rotação: 18.000 rpm
Potência nominal: 2,2 kW
Tensão: 220 V
Corrente: 7,8 A
Frequência: 300 Hz
Porta Pinça: ER20 – Φ3,175 ~ Φ13 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Contato angular de alta precisão
Peso: 7 kg
Rolamentos: 2 x 7005C P4, 1 x 6002V P5

Modelo: GDF46-18Z/2.2
Velocidade de rotação: 18.000 RPM
Potência nominal: 2,2 kW
Torque: 1,17
Tensão: 220 V
Corrente: 7,8
Frequência: 300Hz
Porta Pinça: ER20 – Φ3,175 ~ Φ13 mm
Tipo de resfriamento: Refrigerado a Ar
Lubrificação: Graxa
Tipo de Rolamento: Contato Angular
Peso: 7 kg
Rolamentos: 2 x 7005C P4, 1 x 6002C P5

Modelo: GDF53-18Z/3.5
Velocidade de rotação: 18.000 rpm
Potência nominal: 3,5 kW
Tensão: 380 V
Corrente: 7,8 A
Frequência: 300 Hz
Porta Pinça: ER20 – Φ3,175 ~ Φ13 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7005C P4, 2 x 7002C P4
Peso: 8 kg

Modelo: GDF53-18Z/3.5
Velocidade de rotação: 18.000 rpm
Potência nominal: 3,5 kW
Tensão: 220 V
Corrente: 12,0 A
Frequência: 300 Hz
Porta Pinça: ER20 – Φ3,175 ~ Φ13 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7005C P4, 2 x 7002C P4

Modelo: GDF46-18Z/3.5
Velocidade de rotação: 18.000 rpm
Potência nominal: 3,5 kW
Tensão: 220 V
Corrente: 12,0 A
Frequência: 300 Hz
Porta Pinça: ER25 – Φ3,175 ~ Φ16 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7007C P4, 2 x 7002C P4
Peso: 8 kg

Modelo: GDF46-18Z/3.5
Velocidade de rotação: 18.000 rpm
Potência nominal: 3,5 kW
Tensão: 220 V
Corrente: 12,0 A
Frequência: 300 Hz
Porta Pinça: ER25 – Φ3,175 ~ Φ16 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7007C P4, 2 x 7002C P4
Peso: 8 kg

Modelo: GDF60-18Z/4.5
Potência nominal: 4,5 kW
Tensão: 380 V
Corrente: 9,0 A
Frequência: 300 Hz
Velocidade de rotação: 18.000 rpm
Peso: 12 kg
Porta Pinça: ER32 – Φ3,175 ~ Φ20 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7008C P4, 2 x 7002C P4

Modelo: GDF60-18Z/4.5
Velocidade de rotação: 18.000 rpm
Potência nominal: 4,5 kW
Tensão: 380 V
Corrente: 9,0 A
Frequência: 300 Hz
Porta Pinça: ER32 – Φ3,175 ~ Φ20 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7008C P4, 2 x 7002C P4
Peso: 12 kg

Modelo: GDF60-18Z/6.0
Potência nominal: 6,0 kW
Tensão: 380 V
Corrente: 12,0 A
Frequência: 300 Hz
Velocidade de rotação: 18.000 rpm
Peso: 13 kg
Porta Pinça: ER32 – Φ3,175 ~ Φ20 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7008C P4, 2 x 7002C P4

Modelo: GDF60-18Z/6.0
Potência nominal: 6,0 kW
Tensão: 380 V
Corrente: 12,0 A
Frequência: 300 Hz
Velocidade de rotação: 18.000 rpm
Peso: 13 kg
Porta Pinça: ER32 – Φ3,175 ~ Φ20 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7008C P4, 2 x 7002C P4

Modelo: GDF60-18Z/7.5
Potência nominal: 7,5 kW
Tensão: 380 V
Corrente: 15,0 A
Frequência: 300 Hz
Velocidade de rotação: 18.000 rpm
Peso: 16 kg
Porta Pinça: ER32 – Φ3,175 ~ Φ20 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7008C P4, 2 x 7003C P4

Modelo: GDF60-18Z/7.5
Potência nominal: 7,5 kW
Tensão: 380 V
Corrente: 15,0 A
Frequência: 300 Hz
Velocidade de rotação: 18.000 rpm
Peso: 16 kg
Porta Pinça: ER32 – Φ3,175 ~ Φ20 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7008C P4, 2 x 7003C P4

Modelo: GDF70-24Z/9.0
Potência nominal: 9,0 kW
Tensão: 380 V
Corrente: 20,0 A
Frequência: 800 Hz
Velocidade de rotação: 24.000 rpm
Peso: 22 kg (aprox.)
Porta Pinça: ER32 – Φ3,175 ~ Φ20 mm
Tipo de resfriamento: Cooler 220V 60Hz
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7008C P4, 2 x 7006C P4
Número de polos: 4 P

Modelo: GDL70-24Z/9.0
Potência nominal: 9,0 kW
Tensão: 380 V
Corrente: 20,0 A
Frequência: 800 Hz
Velocidade de rotação: 24.000 rpm
Porta Ferramenta: ISO30
Número de polos: 4 P
Peso: 31 kg

Modelo: GDL70-24Z/9.0
Potência nominal: 9,0 kW
Tensão: 220 V
Corrente: 32,0 A
Frequência: 800 Hz
Velocidade de rotação: 24.000 rpm
Número de polos: 4 P
Peso: 31 kg
Porta Ferramenta: ISO30

Modelo: GDF60-18Z/9.0
Potência nominal: 9,0 kW
Tensão: 380 V
Corrente: 19,0 A
Frequência: 600 Hz
Velocidade de rotação: 18.000 rpm
Peso: 17 kg
Porta Pinça: ER32 – Φ3,175 ~ Φ20 mm
Tipo de resfriamento: Refrigeração a ar
Lubrificação: Graxa
Tipo de Rolamento: Rolamentos de contato angular de alta precisão
Rolamentos: 2 x 7008C P4, 2 x 7004C P4

Modelo: GDL70-HSK63F-24Z12 (Long Nose)
Potência nominal: 12 kW
Tensão nominal: 380 V
Corrente nominal: 20,0 A
Frequência nominal: 800 Hz
Rotação nominal: 24.000 rpm
Porta-ferramenta: HSK-63F
Número de polos: 4
Peso: 31 kg
Observações: Versão Long Nose (nariz alongado)

Modelo: GDL70-24Z/9.0B
Potência nominal: 9,0 kW
Tensão nominal: 380 V
Corrente nominal: 20,0 A
Frequência nominal: 800 Hz
Rotação nominal: 24.000 rpm
Porta-ferramenta: ISO30
Número de polos: 4
Peso: 31 kg
Sentido de rotação: Anti-horário (vista da ponta do spindle)

Modelo: GDL60-24Z/6.0
Potência nominal: 6,0 kW
Corrente nominal: 12,5 A
Tensão nominal: 380 V
Rotação nominal: 24.000 rpm
Frequência nominal: 800 Hz
Número de polos: 4
Rolamentos: 2×7008C + 2×7006C
Sentido de rotação: Anti-horário (vista da ponta do spindle)
Método de refrigeração: Ventilação DC 24V (DC fan cooling)
Porta-ferramenta: ISO30
Peso: ≈21 kg

Modelo: GDL40.5-ISO20-24Z/2.2
Tensão nominal: 220 V
Potência nominal: 2,2 kW
Torque nominal: 1,17 N·m
Corrente nominal: 7,8 A
Frequência nominal: 300 Hz
Frequência máxima: 400 Hz
Rotação nominal: 18.000 rpm
Rotação máxima: 24.000 rpm
Método de refrigeração: Ar (Air-cooled)
Método de lubrificação: Graxas (Grease)
Sentido de rotação: Anti-horário (vista da ponta do spindle)
Porta-ferramenta: ISO20
Peso: 8,9 kg

Potência nominal: 12 kW (S6 60%)
Tensão nominal: 380 V
Faixa de rotação nominal: 13.500 – 24.000 rpm
Faixa de frequência: 450 – 800 Hz
Corrente nominal: 26,0 A
Número de polos: 4
Rolamentos contato angular (graxa): 2×7010C + 2×7006C
Método de refrigeração: Refrigeração a água
Porta-ferramenta: HSK-63F
Peso aproximado: ~17 kg

Modelo: HQP-V7H2F4R
Potência do motor: 3 HP / 2,2 kW
Tensão do motor: 220 / 380 V
Frequência nominal do motor: 50 / 60 Hz
Velocidade nominal do motor: 2800 / 3400 rpm
Velocidade do eixo vertical: 4500 rpm
Velocidade do eixo horizontal: 4500 rpm
Curso (Stroke): 68 mm
Pressão de trabalho: 0,65 – 0,8 MPa
Lubrificação: KLUBER ISOFLEX TOPAS L 32 N
Interface da ferramenta: Ø10 mm
Profundidade de instalação: 20 mm

Modelo: GDF82.5-247.5-18Z/7.5SS
Potência nominal: 7,5 kW
Tensão nominal: 380 V (ligação Y)
Velocidade nominal: 18.000 rpm
Frequência nominal: 600 Hz
Corrente nominal: 14,5 A
Torque nominal: 3,97 N·m
Número de polos: 4
Regime de serviço: S1
Classe de isolação: F
Método de refrigeração: Ar (air-cooled)
Método de lubrificação: Graxas (grease)
Grau de proteção: IP54
Peso: 52 kg
Porta-ferramenta / Porca: ER40 – M50×2 / ER40L – M50×2 L

Modelo: JD5H10A
Velocidade do eletrospindle: 7000° / 12000* rpm (valor máx.)
Velocidade de rotação da ferramenta: 7000° / 12000* rpm (valor máx.)
Relação de redução: 1 : 1
Acoplamento do eletrospindle: ISO30
Diâmetro do haste da ferramenta: Ø1 – Ø16 mm
Diâmetro máximo da fresa (*): Ø16 mm
Diâmetro da lâmina (°): Ø180 mm (máx.)
Lubrificação: Graxas (Grease)

Modelo: Angle head (HSK63F-ER25×4)
Velocidade máxima de entrada: 8400 rpm
Velocidade máxima de saída: 12000 rpm
Relação de redução: 1 : 1.43
Terminal de entrada: HSK63F
Terminal de saída: ER25
Lubrificação: Graxas (Grease)

Velocidade máxima de entrada: 8400 rpm (máx. com serra: 4200 rpm)
Velocidade máxima de saída: 12000 rpm (máx. com serra: 6000 rpm)
Relação de redução: 1 : 1.43
Terminal de entrada (Cone): HSK63F
Terminal de saída (Pinça): ER25 (um lado pode montar serra)
Lubrificação: Graxas (grease)

Modelo: Angle head – ISO30 – ER25x2 (com serra lateral)
Velocidade máxima de entrada: 8400 rpm (máx. com serra: 4200 rpm)
Velocidade máxima de saída: 12000 rpm (máx. com serra: 6000 rpm)
Relação de redução: 1 : 1.43
Porta-ferramenta (entrada): ISO30
Eixo de saída: ER25 (um lado pode receber lâmina de serra)
Lubrificação: Graxas (Grease lubrication)

Relação total de redução: 128.125 : 1
Torque nominal de entrada do redutor: 2.4 N·m
Torque de pico de entrada do redutor: 5 N·m
Velocidade nominal de entrada do redutor: 3000 rpm
Velocidade máxima de entrada do redutor: 5000 rpm
Precisão de reposicionamento: < 5' arco (min)
Tipo de sinal do sensor: PNP (NC)

Modelo: FC300-2.2G-S2-B4C
Potência nominal de saída: 2,2 kW
Tensão de entrada: Monofásica ~220V (±15%) 50/60Hz
Frequência de entrada: 50/60 Hz
Tensão de saída: Trifásica ~220V
Corrente de saída nominal: ≈ 11 A
Faixa de frequência de saída: 0 a 1000 Hz
Dimensões (A x L x P): 200mm x 135mm x 156mm (aprox.)
Temperatura ambiente: -10°C a +40°C
Proteções: Sobrecarga, Sobrecorrente, Subtensão, Sobretensão, Curto na saída
Peso: ≈ 2,7 kg

Modelo: FC300-5.5G-S2-B4C
Potência nominal de saída: 5,5 kW
Tensão de entrada: Monofásica ~220V (±15%) 50/60Hz
Frequência de entrada: 50/60 Hz
Tensão de saída: Trifásica ~220V
Corrente de saída nominal: ≈ 25 A
Faixa de frequência de saída: 0 a 1000 Hz
Dimensões (A x L x P): 260mm x 180mm x 170mm (aprox.)
Temperatura ambiente: -10°C a +40°C
Peso: ≈ 4,8 kg
Proteções: Sobrecarga, Sobrecorrente, Subtensão, Sobretensão, Curto na saída

Eixo C

Faixa de giro (C): ±320°
Relação de redução (C): 1 : 203.7471
Velocidade nominal (C): 12 rpm
Velocidade em vazio (C): 15 rpm
Torque contínuo máx. (C): 250 / 480 N·m
Torque instantâneo máx. (C): 720 / 1300 N·m
Precisão de posicionamento (C): ±1,5′
Repetibilidade (C): ±1,2′
Servo motor (C): YASKAWA 400 W (opcional) / YASKAWA 750 W (opcional)

Eixo A

Faixa de giro (A): ±120°
Relação de redução (A): 1 : 128.25
Velocidade nominal (A): 15 rpm
Velocidade em vazio (A): 23,34 rpm
Torque contínuo máx. (A): 160 N·m
Torque instantâneo máx. (A): 450 N·m
Precisão de posicionamento (A): ±1,5′
Repetibilidade (A): ±1,2′
Servo motor (A): YASKAWA 400 W (opcional)

Spindle (opções)

Opções de spindle: GDL65-HSK63F-24Z/12-4; GDL65Y-HSK63F-15Z/18; GDL65-ISO30-18Z/9-4

Funções / Tubulações

Vedação de ar (Air seal): Ø6
Saída de ferramenta (Tool out): Ø6
Entrada de refrigeração do spindle: Ø8
Saída de refrigeração do spindle: Ø8

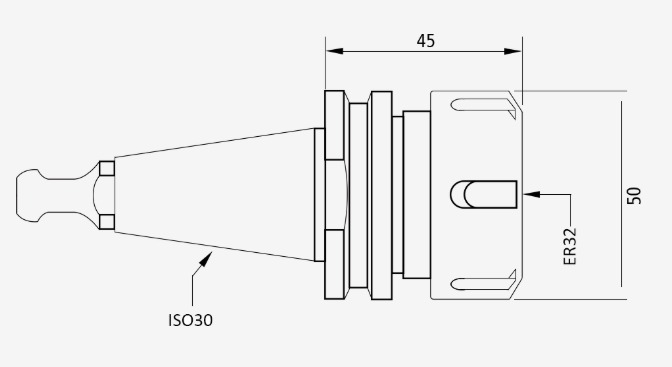

Modelo: ISO30 – ER32 – 50L
Pinça: ER32 (3 a 20 mm)
Rosca do Tirante: M12
Cone: ISO 30 (7:24) – DIN 69871 / JIS B6339
Balanceamento: G2.5 @ 30.000 RPM
Concentricidade: ≤ 0,003 mm
Material: Aço liga tratado + retificado

Modelo do conjunto: DL-72-X5
Potência: 7,5 kW (10 CV)
Alimentação: Trifásica
Tensão (versão exportação): 220/380 V – 50/60 Hz (confirmar na plaqueta do motor)
Grau de Proteção: IP55
Classe de Isolamento: F
Rotação nominal (50 Hz): ~2850 rpm
Rotação nominal (60 Hz): ~3450 rpm
Forma construtiva: B3
Resfriamento: Ventilação externa forçada

Modelo da Fonte: MYJG80-120W
Potência do Tubo Compatível: 80–120W
Tensão de Saída: 20–30kV
Corrente Máx Permitida: 32mA
Corrente Recomendada: 24–26mA
Tensão de Entrada: AC 90–260V
Consumo Máximo: 900W
Dimensões (C × L × A): 328 × 193 × 97 mm
Peso: ~3,7 kg
Aplicação: Corte / Gravação em CO₂ Laser

Modelo: CW-5200TH
Tensão: AC 1P 220–240V
Frequência: 50/60 Hz
Corrente: 0.5–4.8 A
Capacidade de Refrigeração: 1.43 kW (≈ 4879 BTU/h)
Capacidade do Tanque: 6 L
Refrigerante: R-134a
Carga de Refrigerante: 165 g
Pressão Máxima da Bomba: 12 m
Fluxo Médio da Bomba: ≈ 13 L/min
Precisão de Controle: ±0.3°C
Peso Líquido: 22 kg
Dimensões: 56 × 28 × 47 cm (C × L × A)
